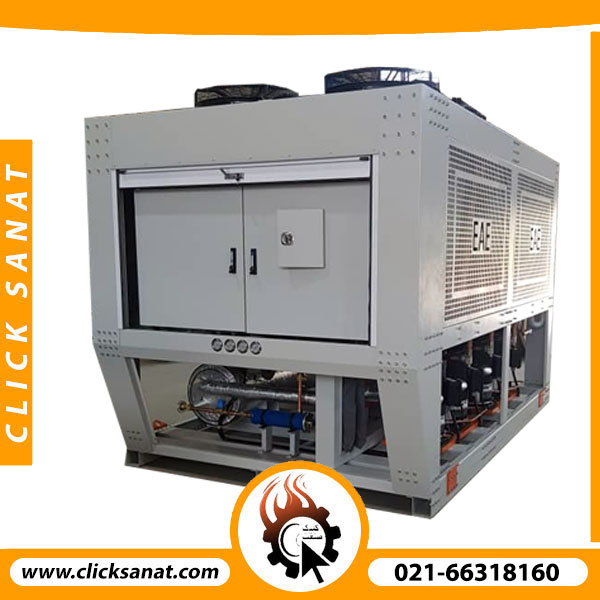

چیلر تراکمی هوا خنک

توضیحات

چیلر تراکمی هوا خنک، از سری چیلرهای تراکمی است که در یک ساختمان به استفاده می‌شوند . در مورد انواع چیلرهای مختلف روی همین لینک کلیک کنید! این وسیله که به صورت لاتین Air Cooled Chiller، یکی از بهترین تجهیزات برای ایجاد سرمایش یک ساختمان است. در سال‌های اخیر کمبود منابع آب بسیار بیشتر از قبل شده است. لذا استفاده از چیلرهای آب خنک کمتر در ساختمان‌های بزرگ دیده می‌شود.

چیلر تراکمی هوا خنک و مشخصات و کاربرد آن

سال‌ها، چیلر آب خنک، به عنوان یک نوع تجهیز متداول در صنعت تهویه مطبوع در اختیار تاسیسات کار ها قرار گرفته بود. ولی مشکلی که به وجود آمد، این بود که تامین آب مصرفی در چیلرهای آب خنک بسیار هزینه بر بود. و همچنین استفاده از استراکچر مناسب و نصب برج خنک کننده می توانست هزینه‌های اجرای کار را بسیار بالا ببرد.

لذا استفاده از چیلر تراکمی هوا خنک، یکی از بهترین روش‌ها برای جلوگیری از هدر رفت آب، استفاده از تجهیزات کمتر و همچنین هزینه راه اندازی پایین‌تر بسیار مرسوم شد. چیلر تراکمی هوا خنک، قلب تپنده یک سیستم سرمایش مرکزی و تهویه مطبوع برای یک مجموعه است . چیلر که به لاتین chiller نوشته می‌شود، وظیفه تامین آب سرد یا Chilled Water را برای یک واحد مسکونی، تجاری، اداری یا صنعتی به عهده دارد .

به طور کلی یک نوع سیکل یخچال است که برای کارهای مختلف مورد استفاده قرار می‌گیرد. چیلر تراکمی هوا خنک جز دسته‌ی چیلر تراکمی است. در مطلب مربوط به معرفی انواع چیلر، سیکل‌های متفاوت برای چیلرهای مختلف وجود دارد. در چیلرهای تراکمی، سیکل اصلی مربوط به چیلر تراکمی است که در واقع یک نوع سیکل یخچالی است.

دسته بندی چیلر آب خنک از لحاظ کمپرسور

چیلر تراکمی بر اساس نوع کمپرسور در گروه‌های مختلفی همچون چیلر تراکمی با کمپرسور سیلندر – پیستونی با کمپرسور گریز از مرکز، با کمپرسور دورا، با کمپرسور حلزونی و کمپرسور اسکرول طبقه بندی می‌شوند. از نظر کندانسور و اوپراتور نیز می‌توان چیلر تراکمی را در دو گروه عمده آب خنک و هوا خنک طبقه‌بندی کرد.

قطعات چیلر هوا خنک

در نگاه اول، ساخت یک چیلر تراکمی هوا خنک مانند سیکل یک یخچال بسیار ساده به نظر می‌رسد . ولی در واقع وقتی اجزای مختلف یک چیلر را در نظر بگیریم، بسیار سیستم پیچیده‌ای است. در این قسمت اجزای مهم یک چیلر تراکمی هوا خنک را به صورت خلاصه توضیح داده‌ایم. اجزای کلی یک چیلر تراکمی آب خنک، به شرح ذیل است:

• کمپرسور که معمولا می‌تواند به صورت اسکرو، اسکرال یا رفت و برگشتی باشد
• اواپراتور که به صورت یک مبدل حرارتی پوسته و لوله در مدار قرار می‌گیرد.
• کندانسور که به صورت یک کویل هوایی معمولا V-Type در مار قرار می‌گیرد.
• مخزن دیسچارج discharge یا فلش تانک که برای تامین فشار گاز در کل سیستم است.

مهم ترین اجزا تشکیل دهنده چیلر تراکمی، کمپرسور، کندانسور و اواپراتور هستند. کمپرسورها از نظر ارتباط الکتروموتور یا محرک ممکن است از نوع کاملا بسته، نیم بسته یا باز باشند. در کمپرسورهای بسته، الکتروموتور و کمپروسور در یک پوسته کاملا آب بند جوشکاری شده قرار می‌گیرند و دسترسی به الکتروموتور یا کمپوسور بدون شکافتن پوسته امکان پذیز نیست .

اما در کمپرسورهای نیم بسته علیرغم این که الکتروموتور و کمپرسور در یک پوسته قرار گرفته اند امکان دسترسی به بخشی از قطعات وجود دارد. بنابراین بخشی از پوسته در ناحیه سر سیلندر و همینطور پمپ روغن دارای صفحات پیچ ومهره‌ای است. در صورت نیاز می‌توان با باز کردن آنها به قسمت‌هایی از دستگاه دسترسی داشت. در کمپرسورهای باز، الکترو موتور و کمپرسور کاملا از هم جدا بوده و اتصال آنها به یکدیگر به کمک کوپلینگ برقرار می‌شود.

کلیات چیلر تراکمی هوا خنک

چیلر تراکمی هوا خنک، به طور کلی وسیله است که آب خنک را برای یک ساختمان مسکونی، ادارای و یا تجاری تامین میکند. آب خنک می‌تواند با استفاده از وسیله‌های محلی مختلف مانند فن کویل، داکت اسپیلت یا هر مورد دیگر، فضا را خنک‌تر کند. به طور کلی، از لحاظ ترمودینامیکی، چیلر گرما را از محیط سرد به محیط گرم‌تر انتقال می‌دهد. کار مورد نیاز برای تکمیل این فرآیند از طریق کمپرسور که در انواع مختلف وجود دارند تامین می‌شود.

Air Cooled Chiller  در کجا کاربرد دارد؟

به طور کلی چیلرهای در ساختمان‌های مسکونی، اداری و تجاری مختلف مورد استفاده قرار میگیرند. چیلرهای هواخنک، به طور کلی در بالای پشت بام قرار می‌گیرند. این نوع چیلرها آب را بین 42 تا 45 درجه فارنهایت ( برابر با حدود 5.5 تا 7.5 درجه سانتیگراد) تحویل مصرف کننده می‌دهند. این آب از طریق خطوط لوله کشی به مصرف کننده‌های مختلف مانند هواساز، اسپیلت و یا فن کویل می‌رساند.

اجزای مختلف چیلر تراکمی هوا خنک

چیلر به طور کلی، یک جزء اصلی و در واقع قلب تپنده یک سیستم تهویه مطبوع است. چیلر توسط یک مهندس محاسب و یا مجری برای سیستم تاسیسات مکانیکی برای یک ساختمان انتخاب می‌شود. به طور کلی، چیلر پکیجی از تجهیزات مختلف برای سیستم سرمایش یک ساختمان است. معمولا چیلر دارای اجزای مختلفی است:

• کمپرسور ( از نوع رفت و برگشتی، اسکرال یا اسکرو)
• کندانسور ( از نوع هوا خنک یا آب خنک که در اینجا هوا خنک است.)
• اواپراتور ( که در واقع همان سیستم تحویل آب سرد است)
• موارد دیگر ( شامل سیستم کنترل، مخزن بالانس، لوله کشی و سیستم کنترل)

شرکت کلیک صنعت تولید کننده انواع چیلرهای تراکمی است تمامی طراحی‌ها با توجه به استاندارد ASME صورت می‌گیرد.

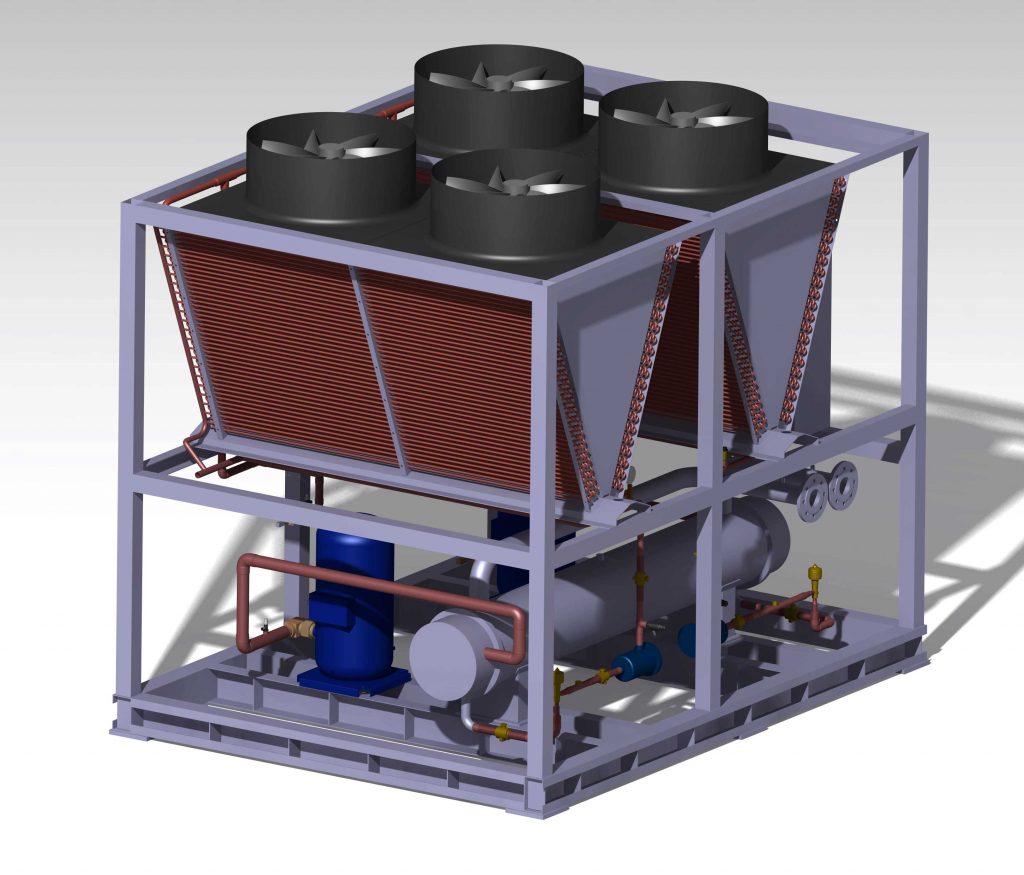

طراحی چیلر تراکمی در نرم افزار سالیدورک توسط گروه تولیدی کلیک صنعت

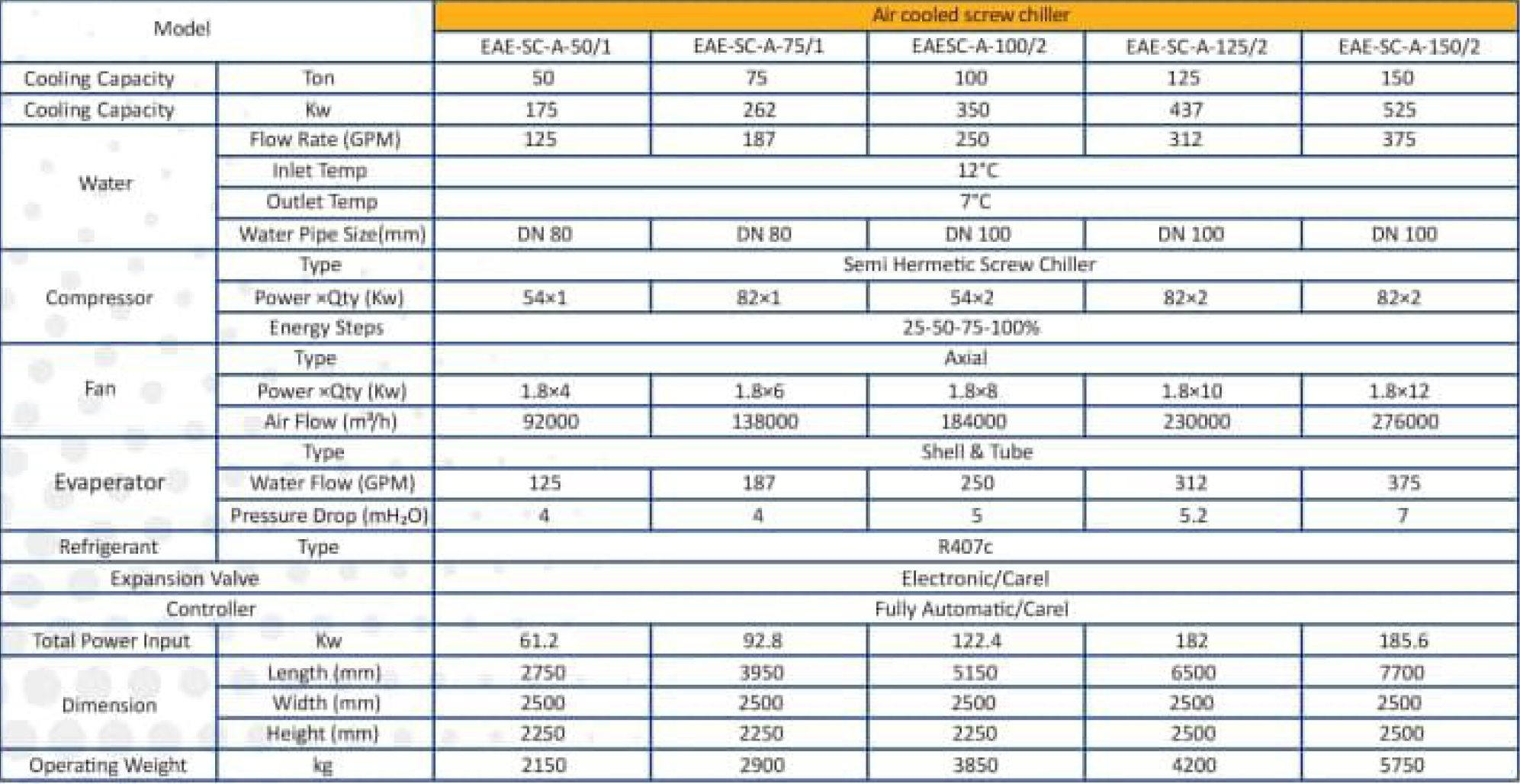

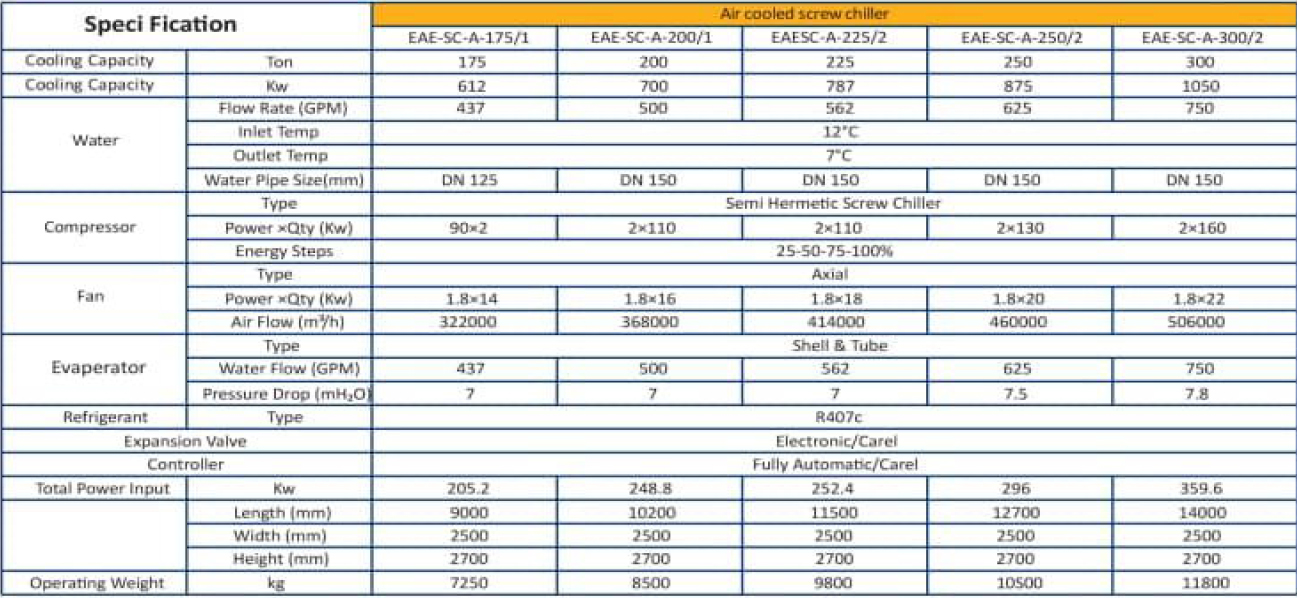

مشخصات مدل‌های چیلر تراکمی هوایی با کمپرسور اسکرو (ظرفیت:50 تا 300 تن تبرید)

 دمای ورودی 12 درجه سانتیگراد و خروجی 7 درجه سانتیگراد است . دمای اواپراتور 2/5 درجه ی سانتیگراد و کندانسور 52 درجه ی سانتیگراد است. در سیستم از مبرد R134a استفاده می‌شود .

نحوه انتخاب بهترین چیلر برای کاربرد شما

چیلرها می‌توانند با طراحی مختلف برای ساعات مختلف طراحی شوند. مثلا استفاده از بافر تانک می‌تواند ظرفیت چیلر را تاحدی کاهش دهد. اینکه با توجه به تجهیزات چیلر را برای چه مقدار آب برای چه ساعت یا چه تاریخی طراحی کنیم می‌تواند حائز اهمیت باشد. به طور کلی طراحی و انتخاب یک چیلر تراکمی می‌تواند دستخوش موارد ذیل باشد:

1. بار حرارتی تعیین کنید
2. نوع خنک کننده، دما و سرعت جریان آب را مشخص کنید
3. شناسایی محیط نصب
4. مشخصات چیلر را بررسی کنید
5. انتخاب نهایی

در مورد انتخاب چیلر در شهرهای مختلف و تعداد نفرات مختلف که در یک ساختمان هستند ظرفیت چیلر متغیر است. حتی نوع کاربری ساختمان که در چه ساعاتی قرار است از آن استفاده شود هم در اینباره مهم است. ولی با یک تخمین سر انگشتی می‌توان بار حرارتی چیلر را حدودا ۳ تن تبرید واقعی برای هر ۳۰ متر مربع از یک منزل در نظر گرفت.
