هیدروسیکلون

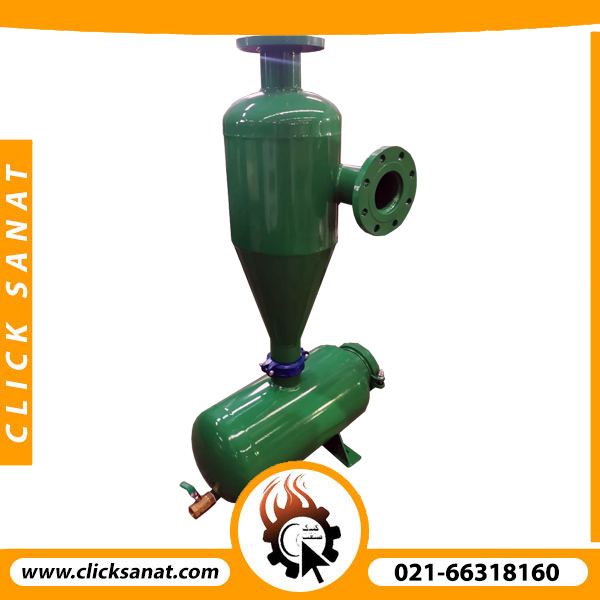

هیدروسیکلون
17,000,000 تومان
هیدروسیکلون وسیله‌ای است که در ابتدای یک سیکل فیلتراسیون برای جداسازی ذرات بزرگ مانند شن و ماسه قرار می‌گیرد. سیستم فیلتراسیون معمولا از اجزای متفاوتی تشکیل شده است. هیدروسیکون می‌تواند در ابتدای مسیر و بعد از پمپ چاه قرار بگیرد. وجود هیدروسیکلون می‌تواند کار فیلترینگ را بسیار پر بازده‌تر کند.
توضیحات
هیدروسیکلون Hydrocyclone یا شن زدا Desander یکی از تجهیزاتی است که در فرآیند‌های تصفیه و سختی‌گیری آب تجهیز میشود. آبی که از داخل چاه یا استخرهای دارای شن و ماسه پمپ میشود، دارای ذرات درشتی است که ورود آن به سیستم تصفیه می‌تواند مانع از عملکرد صحیح سیستم‌های تصفیه خانه شود. لذا هیدروسیکلون برای جداسازی ذرات سنگین‌تر در اول مسیر قرار می‌گیرد.
فهرست مطالب
هیدروسیکلون چیست؟ و نحوه عملکرد آن به چه صورت است؟

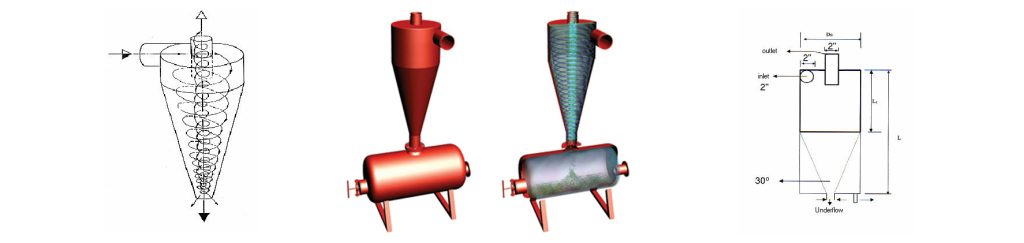

هیدروسیکلون وسیله‌ای است که با استفاده از پدیده گریز از مرکز، اصطکاک و گرانش باعث جداشدن ذرات سفت و سنگین در آب میشود. معمولا هیدروسیکلون در شروع یک سیکل تصفیه یا جداسازی قرار می‌گیرد. آب از کنار سیکلون وارد این وسیله میشود اجزای آن جدا شده و در آخر از سمت بالا خارج میشود.
هیدروسیکلون معمولا در اول مسیر یک سیستم تصفیه خانه قرار می‌گیرد. مثلا برای تجهیزات کشاورزی که آب را از ته چاه بیرون می‌کشند، آب وارد هیدروسیکلون میشود، شن و اجزای درشت آن گرفته میشود و بعد به سمت فیلترهای دیسکی و فیلترهای شنی جاری میشود. این تجهیزات معمولا بعد از hydro cyclone قرار می‌گیرد.
ابعاد و اندازه سیکلون را چگونه مشخص کنیم؟
معمولا سیکلون را بر اساس دبی خروجی آب انتخاب می‌کنند. با توجه به دبی ابعاد بدنه، ورود و خروج و همچنین مخزن ذخیره شن در پایین آن مشخص میشود. معمولا سرعت ورودی آب در سیکلون را برابر با سرعت استاندارد ۱ متر بر ثانیه در نظر می‌گیرند. یعنی با داشتن دبی آب می‌توان سایز لوله ورود و خروج را مشخص کرد.

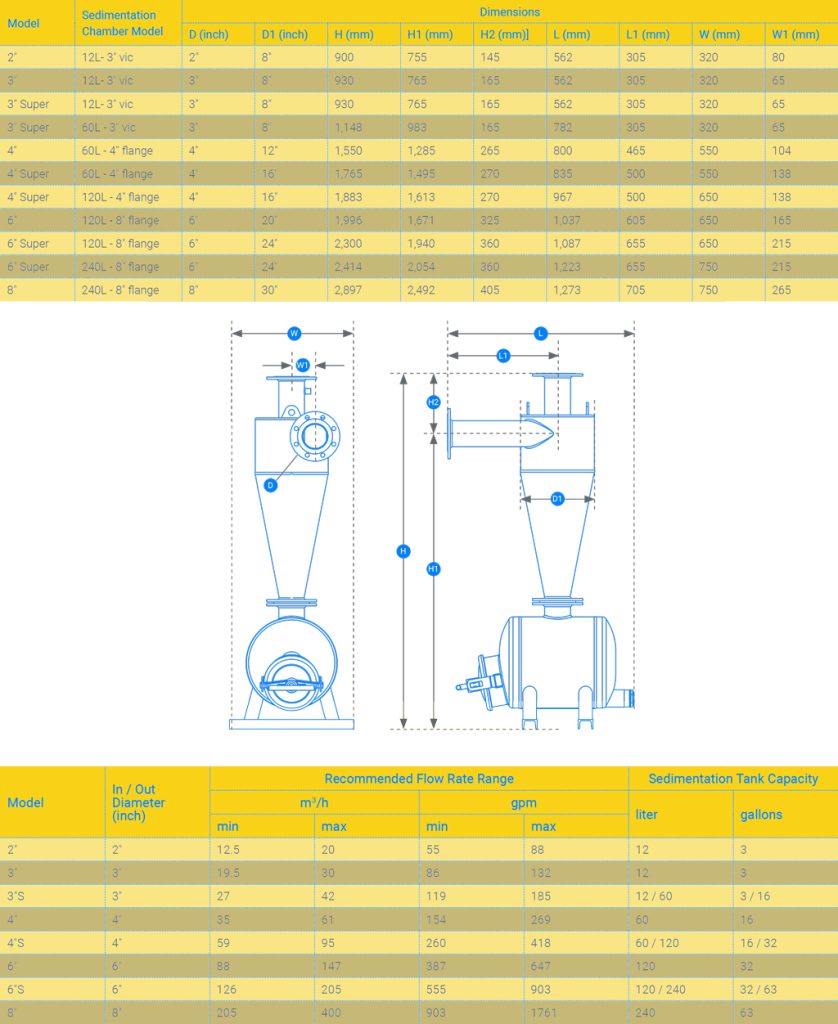

در جدول پایین با توجه به مقدار نرخ جریان عبوری می‌توان هیدروسیکلون مناسب را انتخاب کرد. امکان تغییرات در مخزن شن وجود دارد. همچنین ابعاد کل سیستم برای جانمایی در قسمت بالا آورده شده است. در صورتی که مشتری ابعاد دیگری سفارش داده باشد، می‌توان آن را طراحی و تولید کرد.
زاویه مناسب سیکلون برای عملکرد مناسب چقدر است؟
برای اینکه یک سیکلون عملکرد مناسب داشته باشد، باید زاویه‌ای بین ۱۰ تا ۱۵ درجه داشته باشد. که البته ما زاویه ۱۰ درجه را پیشنهاد می‌کنیم. به طور کلی برای اینکه در قسمت بالا شن وارد سیستم نشود، یک لوله در مرکز سیکلون قرار می‌گیرد تا تمامی آب ابتدا با سطح شبیدار در تماس باشد.
بعد از تماس با سطح شیبدار سیکلون، آبی که ذرات درشت در آن وجود ندارد به سمت بالای سیکلون جاری میشود و به سمت اجزای دیگر سیستم فیلتراسیون مانند فیلتر شنی یا فیلتر دیسکی می‌رسد.
جنس بدنه سیکلون از چه چیزی است؟
معمولا به دلیل فشار آب جنس بدنه سیکلون را از فولاد با مشخصه‌های مختلف تولید می‌کنند. این تجهیزات همچنین می‌توانند از مواد پلیمری سخت هم تولید شوند. ولی برای فشارهای بالاتر فقط فولاد یا استیل ضد زنگ توصیه میشود. معمولا فولاد مورد استفاده در هیدروسیکلون از ورق SA283GrC یا همان ST37 در نظر گرفته میشود.
توضیحات تکمیلی
| وزن | 100 کیلوگرم |
|---|---|
| ابعاد | 75 × 25 × 100 سانتیمتر |
امین بزرگی –
سلام! کوچکترین سایز سیکلون که تولید دارید چقدر هستش؟
حمیدرضا آذرشب –
سلام! کوچکترین سایز ورودی ۲ اینچ و بدنه ۸ اینچ هستش!
سامان پاکزاد –
سلام برای سیکل استخراج از معدن می‌خواستیم یک دستگاه هیدروسیکلون مستقر کنیم توی سیستم. چه فاکتورهایی رو باید بررسی کرد برای سایز هیدروسیکلون؟
حمیدرضا آذرشب –
سلام
علاوه بر فاکتورهایی مثل فشار کاری یا مثلا نوع مواد که داخل می‌شه و نرخ مواد جامدی که قراره جداسازی بشه، فاکتور اصلی می‌تونه دبی باشه
