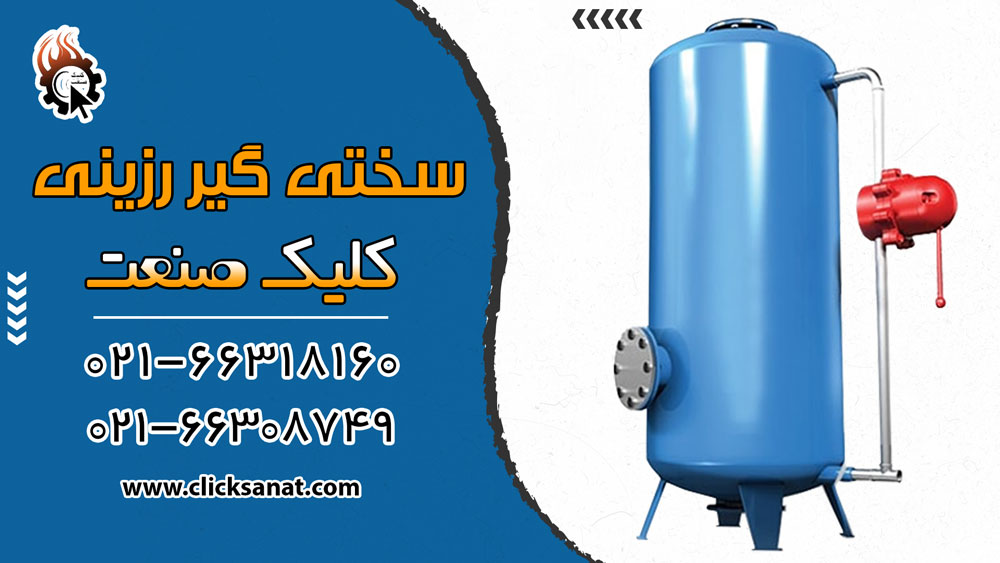

سختی گیر رزینی
سختی گیر رزینی
سختی گیر رزینی از جمله تجهیزاتی است که در موتورخانه های مختلف برای رسوب گیری آب ورودی به سیستم مورد استفاده قرار میگیرد. درون مخزن های سختی گیر سیلیس و رزین وجود دارد و وظیفه سختی گیر رزینی برای از بین بردن برخی ناخالصی‌ها و املاحی که در آب موجود هست مورد استفاده قرار میگیرد.
در این دستگاه با عبور دادن آب از میان دانه‌های رزین با فشار بالا حذف املاح اضافی انجام می‌شود. سختی آب که به آن گفته می‌شود. به خاطر وجود کاتیون‌های دو ظرفیتی و یا بیشتر در آب است. منیزیم و کلسیم از مهم ترین فلزات دو ظرفیتی در آب است.
توضیحات
سختی گیر رزینی یا سختی گیر کاتیونی (Resin Water Softener or Cation Water Softener) یون‌های کلسیم و منیزیم موجود در آب سخت را با مبادله با یون‌های سدیم (یا پتاسیم) حذف می‌کنند. هنگامی که تمام یون‌ها به طور کامل مبادله شدند، نرم کننده آب تحت یک فرآیند بازسازی قرار میگیرد تا سیستم یون‌های اضافی را شسته و با یون‌های سدیم جدید شارژ شود. عملکرد سختی گیر رزینی در بسیاری از سیستم‌ها مانند دیگ بخار، تصفیه خانه و مواردی از این قبیل کاربرد دارد. در این مقاله به توضیح این محصول پراخته‌ایم.
فهرست مطالب
سختی گیر رزینی چیست و چه کاربردی دارد؟
سختی گیر رزینی از جمله تجهیزاتی است که در موتورخانه‌های مختلف برای رسوب گیری آب ورودی به سیستم مورد استفاده قرار میگیرد. درون مخازن سختی گیر سیلیس و رزین وجود دارد و وظیفه سختی گیر رزینی کاهش برخی ناخالصی‌ها و املاحی است که در آب موجود هست. عملکرد سختی گیر رزینی با جایگزینی یون‌های سدیم یا پتاسیم به جای یون‌های کلیست یا منیزیم است.
کارکرد سختی گیر کاتیونی به چه شکل است؟
در این دستگاه با عبور آب از میان دانه‌های رزین با فشار بالا حذف املاح اضافی انجام می‌شود. در واقع سختی گیر رزینی، کاتیون‌های موجود در آب را با کاتیون‌های Na+ جایگزین می‌کند. برای همین به این نوع سختی‌گیرها، سختیگیر کاتیونی هم می‌گویند. در واقع سختی آب به خاطر وجود کاتیون‌های دو ظرفیتی و یا بیشتر در آب است. منیزیم و کلسیم از مهم ترین فلزات دو ظرفیتی در آب است.
در قسمت پایین به کاربردهای سختی گیر اشاره می‌کنیم.
- نرم کردن آب مبدل‌های حرارتی و دیگ‌های بخار کاربرد دارد.
- برای اینکه آب مورد نیاز برج‌های خنک کن و سیستم‌های سرمایشی را نرم کند مورد استفاده قرار میگیرد.
- نرم کردن آب مصرفی در صنایع رنگسازی و رنگرزی
- این نوع محصول باعث می‌شود که تجهیزات طول عمر بیشتری داشته باشد و باعث کاهش میزان رسوب می‌شود و انتقال حرارت در این تجهیزات بیشتر می‌شود .
انواع سختی گیر از نظر جنس ساخت
سختی گیرها را معمولا از جنس فایبرگلاس، گالوانیزه و استیل می‌سازند که بستگی به بودجه مالی، منطقه مورد استفاده و غیره شخص می‌شود که استفاده از کدام جنس بهتر است. سختی‌گیرهای بزرگتر که برای سیستم‌های آب مصرفی بیشتر استفاده می‌شود معمولا از ورق فولادی با مخازن تحت فشار ساخته می‌شوند. هزینه‌های مالی سختی‌گیرهای فولادی نسبت به سختی‌گیرهای فایبرگلاس کمتر است.
انواع سختی گیر آب از لحاظ عملکرد
این نوع سختی گیرها بر اساس عملکرد به دسته‌های گوناگونی تقسیم بندی می‌شوند که می‌توان به سختی گیر رزینی تمام اتوماتیک / سختی گیر رزینی نیمه اتوماتیک / سختی گیر مغناطیسی / سختی گیر الکترونیکی / سختی گیر رزینی اشاره کرد. سختی‌گیرهای مغناطیسی و الکترونیکی فقط در قسمت موضعی باعث ایجاد یک فضای مغناطیسی می‌شوند که یون‌ها را بارور می‌کنند و در آن منطقه رسوب گذاری را کمتر می‌کنند.

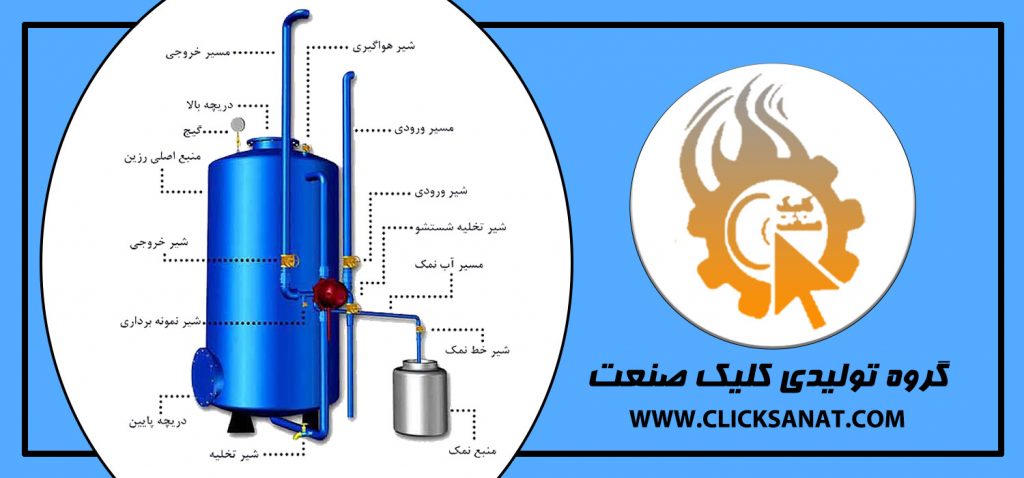

اجزای دستگاه‌های کاهش سختی آب
سختی گیر رزینی از اجزای مختلفی تشکیل شده است که می‌توان اجزای اصلی آن که مخزن معدنی / آب نمک و شیر کنترل اشاره کرد. تصفیه آب در مخزن معدنی انجام می‌شود و کلسیم و منیزیم از بین می‌رود و آب سخت نرم می‌شود.
با استفاده از شیر کنترل در هنگام بازسازی جریان آب درون و خارج مخازن و آب نمک را کنترل می‌کند. و منبع آب نمک جایی است که محلول بسیار غلیظ نمکی در آن ذخیره می‌شود.
از دیگر اجزای سختی گیر رزینی می‌توان به شیر سولویید والو / فشار سنج / نازل آب پخش کن و لوله برای انتقال آب اشاره کرد.
انواع دستگاه‌های کاهش سختی آب
این سختی گیر در دو نوع فلزی و فایبرگلاس قابل ساخت است و در بازار امروز طرفداران زیادی دارد. و همان طور که در مطالب بالا گفته شد برای گرفتن سختی آب و از بین بردن کلسیم و منیزیم مورد استفاده قرار میگیرد.
سختی گیر تمام اتوماتیک
در این نوع سختی گیر بعد از گرفتن سختی آب برای احیای رزین از شیرهای تمام اتوماتیک استفاده می‌شود که دیگر نیازی به اپراتور نیست. قیمت این نوع شیرها بیشتر از شیرهای معمولی است.
سختی گیر نیمه اتوماتیک
این نوع سختی گیر روی آن شیر نیمه اتوماتیک قرار دارد و نیاز دارد که فردی به صورت مستمر در فاصله‌های مختلف زمانی برای تغییر حالت شیر و بکواش اقدام کند برای اینکه قابلیت برنامه ریزی برای ارسال دستور وجود ندارد.
سختی گیر مغناطیسی
این نوع سختی گیر بر روی لوله فلزی نصب شده و بدون نیاز به جریان برق سختی‌ها و املاح موجود در آب را از محل نصب بصورت معلق در آورد ولی باید در نظر بگیرید که ممکن است با ته نشین شدن این مواد، باعث رسوب گیری در لوله شود.
ساخت سختیگیر
سختی گیر رزینی، معمولا از سه قسمت اصلی تشکیل شده است. بدنه لوله کشی و شیرآلات و طبقات رزین که به صورت زیر است:
- بدنه: شامل پوسته، عدسی‌ها و هندهول برای تخلیه و پر کردن سختیگیر
- لوله کشی و شیرآلات شامل لوله، اتصالات و شیر نیمه اتوماتیک و تمام اتوماتیک
- طبقات رزین شامل طبقه اول سیلیس و طبقه بالایی رزین کاتیونی
سختی گیر رزینی، در واقع از انواع مخازن تحت فشار است که در صنعت مورد استفاده قرار میگیرد. طراحی و ساخت مخازن تحت فشار مانند الباقی مخازن تحت فشار است. یعنی ابتدا عدسی ساخته می‌شود سپس پوسته رول شده و روی یکدیگر اسمبل می‌شوند. در نهایت با انواع جوشکاری روی یکدیگر آببند می‌شوند.
پس از این که قطر عدسی مشخص شد با استفاده از دستگاه‌های قوس زن اقدام به فورچ عدسی می‌شود و بعد از اینکه قوس مناسبی در عدسی‌ها درست شد با استفاده از دستگاه لبه زن لبه زنی‌های عدسی‌ها رو انجام می‌دهیم.
مشکلات عدم استفاده از دستگاه سختی گیر
- رسوب گرفتگی بر روی دوش حمام و شیرهای آب
- وجود لکه روی البسه پس از شستشوی
- رسوب گرفتن مبدل‌های سرمایشی و گرمایشی
- در سیستم‌های گرمایشی انرژی زیادی مصرف می‌شود
مشخصات فنی دستگاه سختی گیر
در جدول زیر مشخصات فنی دستگاه سختی گیر را مشاهده است. ظرفیت دستگاه بر حسب گرین است که از ۳۵۰۰۰ گرین تا ۲۰۰۰۰۰۰ گرین است. ابعاد دستگاه ( ارتفاع * قطر ) از ۲۵.۱۰۰ سانتی متر تا ۱۵۰.۲۰۰ سانتی متر است .
- همچنین آبدهی دستگاه سختی گیر که بر اساس m3/h است. از ۱/۶ تا ۶۴ متر مکعب بر ساعت است.
- حجم رزین استفاده شده بر اساس لیتر است. حجم رزینهای پایین ۲۵ / ۵۰ / ۷۵ لیتر است و تا ۱۸۵۰ لیتر رزین برای سختی گیر ۲۰۰۰۰۰۰ گرین است.
از مشخصات دیگر می‌توان به سایز لوله و شیر و حجم آب نمک و سیلیس اشاره کرد.
| سیلیس | حجم مخزن آب نمک | سایز لوله و شیر | حجم رزین | آبدهی | ابعاد ارتفاع*قطر | ظرفیت دستگاه | ردیف |
|---|---|---|---|---|---|---|---|
| KG | INCH | lit | m3/h | GRAIN | NO | ||
| 10 | 60 | 3/4 | 25 | 1/6 | 25.100 | 35000 | 1 |
| 15 | 60 | 3/4 | 50 | 2/27 | 30.120 | 60000 | 2 |
| 20 | 100 | 3/4 | 75 | 4/54 | 40.120 | 90000 | 3 |
| 20 | 100 | 3/4 | 100 | 6/8 | 40.150 | 120000 | 4 |
| 30 | 120 | 1 | 125 | 9/7 | 45.150 | 150000 | 5 |
| 30 | 120 | 1 | 150 | 12 | 50.150 | 180000 | 6 |
| 40 | 120 | 1 | 175 | 14 | 55.150 | 200000 | 7 |
| 40 | 220 | 1 | 225 | 16 | 60.150 | 250000 | 8 |
| 50 | 220 | 1.1/4 | 275 | 18/2 | 60.180 | 300000 | 9 |
| 50 | 300 | 1.1/4 | 300 | 20 | 60.200 | 350000 | 10 |
| 60 | 300 | 1.1/4 | 350 | 22/2 | 75.150 | 400000 | 11 |
| 60 | 300 | 1.1/4 | 400 | 25 | 75.180 | 450000 | 12 |
| 70 | 500 | 1.1/2 | 450 | 17/4 | 80.150 | 500000 | 13 |
| 70 | 500 | 1.1/2 | 500 | 29 | 80.180 | 550000 | 14 |
| 100 | 500 | 1.1/2 | 550 | 32 | 90.180 | 600000 | 15 |
| 100 | 500 | 1.1/2 | 650 | 34 | 100.150 | 700000 | 16 |
| 100 | 1000 | 2 | 700 | 36/2 | 100.180 | 750000 | 17 |
| 120 | 1000 | 2 | 750 | 39 | 100.200 | 800000 | 18 |
| 140 | 1000 | 2 | 900 | 43 | 110.200 | 1000000 | 19 |
| 250 | 2000 | 3 | 1400 | 56/7 | 150.180 | 1500000 | 20 |
| 300 | 2000 | 4 | 1850 | 64 | 150.200 | 2000000 | 21 |
مراحل نصب سختی گیر کاتیونی
سختیگیر کاتیونی به صورت کلی در لوله کشی، دارای یک ورودی، یک خروجی و یک درین است. در ابتدا و پس از زیر سازی دستگاه سختی گیر ورودی و خروجی و بکواش به شبکه انجام می‌شود و در این قسمت ورودی آب خام در پشت دستگاه باید وصل شود .
خروجی آب تصفیه در قسمت راست شیر وصل شود و خروجی فاضلابی دستگاه سختی گیر سمت چپ شیر به فاضلاب موتورخانه متصل شود و ورودی نمک در پشت شیر به وسیله یک شیر به مخزن نمک وصل می‌شود.
چگونگی تعویض سختی گیر
دیسک آب و رزین را جدا می‌کنیم و لوله ی آب پخش کن را داخل تانک بگذارید و برای اینکه رزین یا شن وارد لوله نشود، سر لوله را چسب بزنید. در ادامه قیف را روی سر تانک بگذارید. و داخل تانک را با شن‌های بزرگ پر کنید. و بعد رزینهای جدید را داخل تانک بگذارید. چسب را باز کنید و مخزن را داخل تانک بگذارید.
شرکت کلیک صنعت نوآور در صنعت تولید مخازن تحت فشار / تجهیزات انتقال حرارت / تجهیزات موتورخانه گرمایشی و سرمایشی و مخازن تحت فشار و ذخیره است شما عزیزان می‌توانید در قسمت فروشگاه سایت از دیگر محصولات گروه تولیدی کلیک صنعت دیدن فرمایید.
سختی آب را GMP بررسی می‌کنند . اگر سختی آب بالا تر از 120 یا 150 باشد آب سخت، اگر بالاتر از 250 GMP باشد، سختی آب بسیار زیاد است و این آب برای سلامتی ضرر دارد.
مزیت‌های سختی گیر
- کاربرد به صورت اتوماتیک و دستی
- هزینه نصب و نگهداری کم
- قابلیت اجرا در اندازه‌های بزرگ و کوچک
- بهره برداری آسان و تاسیسات نسبتا ساده
پارامتر طراحی و انتخاب سختی گیر
- مقدار گذر آب از سختی گیر
- مقدار سختی آب
- آنیونی و یا کاتیونی بودن رزین
- زمان سیکل شست و شو و احیا سیستم
