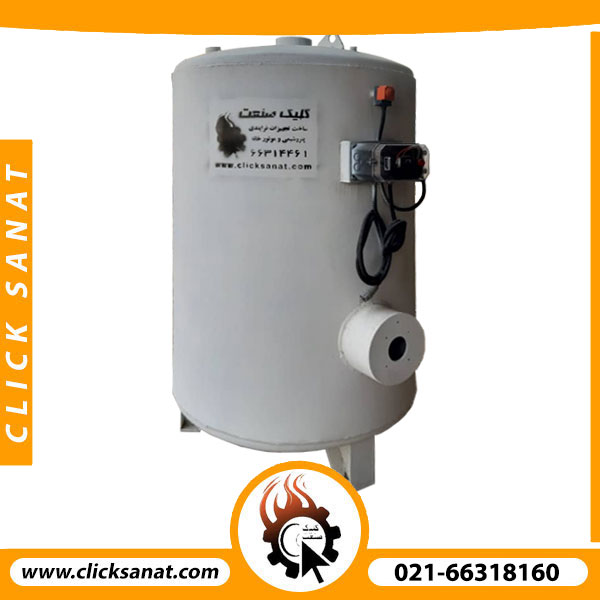

آبگرمکن صنعتی مشعل دار

توضیحات

آبگرمکن صنعتی مشعل دار، از جمله پرکاربردترین تجهیزات انتقال حرارت برای تامین آب گرم مصرفی برای یک واحد مسکونی، صنعتی و یا اداری است. این نوع آبگرمکن، از نوع آبگرمکن مستقیم است. چرا که آب داخل مخزن، مستقیما توسط شعله حاصل از احتراق مشعل گرم می‌شود. به دلیل وجود شعله مشعل در داخل لوله برای گرم کردن آب داخل مخزن به آن آبگرمکن صنعتی مشعل دار می‌گویند.

بسیار پیش می‌آید که برای تامین آبگرم مصرفی یه ساختمان، اقدام به نصب موتورخانه می‌کنند. در صورتی که نیاز فقط تامین آبگرم مصرفی باشد، استفاده از آبگرم صنعتی بسیار به صرفه‌تر است و هزینه‌های اجرا و بهره برداری از آب گرم مصرفی را تا میزان بسیار زیادی کاهش می‌دهد.

آبگرمکن صنعتی مشعل دار، معمولا می‌تواند به صورت گازوئیلی یا گازی برای محل‌های مختلف مورد استفاده قرار بگیرد. توجه داشته باشید، در صورتی که در یک محل، از وجود گازوئیل یا گاز بهره‌مند نیستید و توانایی تامین برق را دارید، می‌توانید از آبگرمکن صنعتی برقی استفاده کنید. برای اطلاع از مشخصات فنی آبگرمکن صنعتی برقی، روی این لینک کلیک کنید!

آبگرمکن صنعتی مشعل دار از چه اجزایی تشکیل شده است؟

این نوع تجهیزات، معمولا از یک منبع تحت فشار و یا مخزن ذخیره ساخته می‌شود. در وسط آبگرمکن صنعتی مشعل دار، یک یا دو پاس لوله آتش خوار استفاده شده است که برای عبور محصولات احتراق تعبیه شده است. پس اجزای این نوع آبگرمکن به روال ذیل است:

1. مخزن ذخیره و یا منبع تحت فشار که در واقع محل ذخیره آب گرم مصرفی است.
2. یک یا دو پاس لوله آتش خوار که در واقع وظیفه انتقال حرارت از مشعل به آب را به عهده دارد.
3. یک مشعل و تجهیزات کنترلی که برای تامین انرژی مورد نیاز استفاده می‌شود. این نوع مشعل می‌تواند گازی و یا گازوئیلی باشد.

به شکل زیر نگاه کنید!

مشخصات یک آبگرم کن صنعتی مشعل دار را چگونه محاسبه می‌کنند؟

برای تعیین مشخصات آبگرمکن صنعتی مشعل دار، باید ابتدا به امر ظرفیت مخزن را به دست آورد. برای یک واحد می‌توانید از ویدئوی زیر برای فهمیدن اینکه چگونه باید یک واحد را تخمین زد استفاده کنید. در صورتی که نیاز باشد، کارشناسان ما برای تعیین دقیق‌تر محصول مورد نیاز شما، آماده مشاوره و پاسخگویی هستند.

از چه مشعلی برای آبگرمکن صنعتی استفاده کنیم؟

تعیین مشعل، برای کاربردهای مختلف آبگرمکن صنعتی، تقریبا یک تخمین تخصصی است. اینکه دقیقا از چه مشعلی استفاده کنید تا بتوانید مقدار آب مورد نیار را دریافت کنید، بسیار مهم است. اولین مساله در تعیین نوع مشعل، این است که چه مقدار آب در چه مدت مورد نیاز است و این آب قرار است از چه دمایی به چه دمایی برسد. یک مساله نمونه به قرار زیر تعیین شده است.

تعریف مساله: یک واحد کارگاهی، دارای 5 دوش است که تعداد 10 کارگر میخواهند بعداز ساعت کاری از آن استفاده کنند. حجم مورد نظر از قبل برای این تعداد برابر با 800 لیتر در نظر گرفته شده است. حال به انتخاب مشعل مورد نظر بپردازید. فرض کنید آبگرم را میخواهیم از آب 15 درجه تامین کنیم. همچنین شرایط نگهداری در محیط است و هدر رفت حرارت زیاد است. آب نهایی باید به 60 درجه سانتیگراد برسد.

تعین بار حرارتی آبگرمکن صنعتی

برای مورد تعیین شده، ابتدا باید مقدا گرمای مورد نیاز برای گرم کردن آب را تعیین کنیم. طبق فرض آب قرار است از دمای 15 درجه به 60 درجه برسد. پس مقدار اختلاف دما برابر با 45 درجه سانتیگراد است. دوما مقدار کل آب 800 لیتر است. پس مقدار کل آب برابر با 800 کیلوگرم است. همچنین فرض کنیم که این آب قرار است در مدت زمان 3 ساعت گرم شود. پس داریم:

Q=m.c.(T2-T1)

که در این مورد برابر است با:

36000=800 (kg)×1(kCal/kg.C)×45(Centigrade)

که این مقدار برای مدت زمان 2 ساعت برابر خواهد بود با 18000 کیلوکالری بر ساعت.

حال برای تعیین نوع مشعل باید ضریب اطمینان را در نظر گرفت. معمولا 30 درصد ضریب اطمینان برای بازده مشعل، 50 درصد ضریب اطمینان برای بازده آبگرمکن صنعتی و همچنین 30 درصد به خاطر هدر رفت گرما به خاطر محیط در نظر گرفته میشود. لذا داریم:

ظرفیت مورد نظر = 18000×1.3×1.5×1.3 = 45630 کیلوکالری بر ساعت

مثلا برای این مورد مشعل F55 با ظرفیت برابر با 48000 کیلوکالری بر ساعت کفایت می‌کند.

آبگرم کن مشعلی با چه متریالی تولید می‌شود؟

به طور کلی، آبگرم کن‌های مختلف از ورق گالوانیزه گرم ایرانی استفاده می‌شود. چراکه آب در این نوع مخازن بهتر می‌ماند. همچنین روی برای نگهداری آب بهتر است و مدت زمان بیشتری دوام می‌آورد. آبگرمکن صنعتی برای موارد مختلف مورد استفاده قرار می‌گیرد و انواع متریال برای ساخت آن‌ها استفاده می‌شود.

آبگرمکن صنعتی مشعل دار استیل

این نوع آبگرمکن‌های مختلف معمولا برای مصارف بهداشتی مورد استفاده قرار می‌گیرد. بسیار پیش می‌آید که برای یک نوع کاربرد برای سیستم غذایی یا شیمیایی به آب نیاز است و آب نباید با متریال دیگر واکنش نشان دهد. در این موارد، از استیل 316 و یا استیل 304 استفاده می‌شود.

همچنین برای برخی مناطق مانند قم یا جنوب کشور، آب مقدار خوردگی بیشتری دارد. با توجه به اینکه طول عمر مخازن گالوانیزه برای این مناطق بسیار کمتر است، لذا از آبگرمکن صنعتی استیل برای این کار استفاده می‌کنند.

آبگرمکن صنعتی مشعل دار با ورق سیاه

آبگرمکن صنعتی در برخی از موارد برای مقاومت بیشتر در مقابل فشار از ورق سیاه ساخته می‌شود. این نوع ورق می‌تواند از انواع مختلف مانند ST37، ST52 و یا SA-516-Gr70 باشد. بیشترین ورق مورد استفاده در این نوع مخازن از نوع ST37 است چرا که ارزانترین نوع ورق است. ولی اگر یک مخزن تحت فشار بخواهد استاندارد باشد، باید حداقل از ورق SA-516-Gr70 استفاده شود.

برای دیدن انواع محصولات در زمینه تاسیسات مکانیکی به سایت تجهیزستان مراجعه کنید!

برای اطلاع از انواع آبگرمکن صنعتی برقی، روی این لینک کلیک کنید!

سوالات متداول در مورد انواع آبگرمکن صنعتی مشعل دار

آبگرمکن صنعتی مشعل دار نکات بسیار زیادی دارد. معمولا در ساخت این نوع مخازن در شرایط خاص، ممکن است مشکلاتی ایجاد شود. این مشکلات می‌تواند شامل خفگی مشعل، نحوه گرم کردن آب و غیره باشد. در ادامه این مطلب به یکسری سوالات متداول در مورد انواع آبگرمکن‌های صنعتی پاسخ داده‌ایم.

چرا در مواقعی با اینکه برق وصل است مشعل روشن نمی‌شود؟

عوامل زیادی در ایجاد اختلال در روشن شدن مشعل آبگرمکن صنعتی مشعل دار و بروز این مشکل تاثیر گزار هستند، از جمله این موارد را به اختصار به شرح ذیل آورده‌ایم.

• تنظیم نبودن درجه ترموستات مشعل.
• مسیر ورود برق به کلید و فیوز قطع است.
• گاز در سیستم جریان ندارد.
• خراب بودن ترموستات یکی دیگر از عوامل است.
• مدار کلید فشار گاز قطع است.
• خراب بودن رله حرارتی!
• کمبود اکسیژن در محل
• ممکن است موتور خراب باشد یا چیزی مانع از چرخش فن شود.
• سیم فاز و نول جابجا وصل باشد.

برای انتخاب مشعل چه نکاتی را رعایت کنیم؟

برای انتخاب مشعل آبگرمکن صنعتی باید چند نکته بسیار مهم را در نظر گرفت. اولین قدم محاسبه مقدار گرمایی که مشعل تولید می‌کند و برای کار نیاز دارید. برای استفاده از مشعل باید کنتور گاز را بررسی کنید. اگر کنتور توان تامین گاز برای مشعل را نداشته باشد مشعل شما بازده مناسبی نداشته و عملیات گرمایش درست انجام نمی‌گردد. حال این سوال به وجود می‌آید که برای آبگرمکن صنعتی چه مشعلی را انتخاب کنیم؟

انتخاب مشعل به خودی خود یکی از کارهای دقیق در طراحی و ساخت انواع آبگرمکن‌های صنعتی یا دیگ‌های فولادی است. در واقع انتخاب مشعل و سطح حرارتی در کنار هم صورت می‌گیرد. لزوما انتخاب مشعل بزرگتر دلیل بر بازده بیشتر یا ظرفیت بالاتر بویلر نیست. ولی به طور کلی این نکته را در نظر بگیرید که برای انتخاب مشعل باید به ازای هر ۲۰ متر مربع سطح حرارتی نهایتا ۶۵۰ هزار کیلوکالری برای ظرفیت کل در هر ساعت در نظر گرفت. این مطلب را به صورت کامل در این لینک آورده‌ایم.

مخازن آبگرمکن را از چه فلزی می‌سازند؟

مخازن آبگرمکن صنعتی با توجه به نوع فرآیند، نحوه کارکرد، نوع آب مورد استفاده و همچنین موارد استفاده تفاوت دارند. معمولا برای تامین آبگرم یک محل آبگرمکن صنعتی معمولی با ورق فولادی گالوانیزه به کار می‌برند. برای مصارف آبگرم فرآیندهای غذایی یا شیمیایی می‌توانند از آبگرمکن صنعتی استیل از جنس 316 و  یا 304 استفاده شود که الزامات خاص خود را دارند.

مشعل آبگرمکن صنعتی مشعل دار

آبگرمکن‌های صنعتی مشعل دار از جمله مخازن تامین آبگرم مستقیم هستند.در این مخزن انتقال حرارت به وسیله مشعل‌های گازی یا گازوئیلی انجام می‌گردد. به این صورت که شما میزان حرارت لازم برای گرم کردن آب را محاسبه می‌کنید. با فرض ضریب اطمینان می‌توانید مشعل خود را برای آبگرمکن صنعتی مشعل دار انتخاب نمایید. این مشعل در یک لوله آتشخوار یا بدون درز می‌دمد. با تماس پیدا کردن آب با سطح لوله تامین آبگرم انجام می‌شود.

در داخل آبگرمکن صنعتی مشعل دار با توجه به سطح حرارتی موجود معمولا بازده آبگرمکن حدودا ۶۰ درصد مصرف مشعل و در نوع افقی تا ۶۵ یا ۷۰ درصد می‌رسد. لذا برای محاسبه مشعل بعد از محاسبه مقدار گرمای مورد نیاز، باید این ضرایب را در انتخاب مشعل در نظر گرفت.
