کویل مسی یکی از اجزای انتقال حرارت در مبدل‌های حرارتی مسی، منابع کویلی و یا تجهیزات فرآیندی است. کویل مسی در واقع یک دسته لوله برای ایجاد یک سطح انتقال حرارت بین دو سیال است که می‌خواهند گرما را بین یکدیگر رد و بدل کنند. در این مقاله درمورد کویل مسی به صورت کامل توضیح داده‌ایم. به طور کلی منظور از کویل مسی یک دسته لوله است که معمولا به صورت U-Type است. در مورد پروژه کویل استیل در این لینک بخوانید!
فهرست مطالب
کویل مسی چیست؟

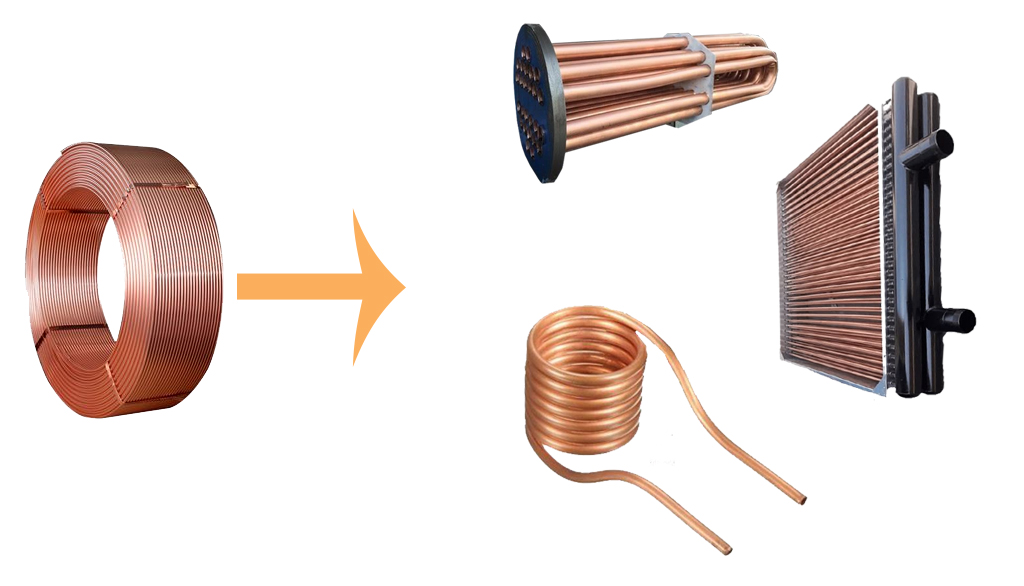

کویل مسی در واقع به یک مفتول یا کلاف لوله گفته می‌شود که به صورت قرقره به دور یک جسم گرد یا هر شکل دیگر پیچیده شده باشد. کابل‌های مسی، ترانس‌های برق، لوله مسی مناسب برای تجهیزات مکانیکی همه و همه از کویل‌های مسی تشکیل شده‌اند. ولی در این مقاله آنچه از آن به کویل مسی اطلاق می‌شود در واقع دسته لوله مسی است که برای انتقال حرارت از سمت سیال گرم به سمت سیال سرد مورد استفاده قرار می‌گیرد.
کویل‌های مسی می‌توانند به صورت دسته لوله منبع کویل‌دار، دسته لوله مبدل حرارتی استخر یا کویل هوایی نامیده شوند. دلیل این امر این است که همه این موارد با استفاده از کویل‌های مسی که به صورت قرقره لوله مسی پیچیده شده است تولید و ساخته می‌شوند. به طور کلی به هر وسیله‌ای که با استفاده از مفتول یا لوله که به دور یه قرقره درست شده باشد کویل گفته می‌شود.
انواع کویل مسی مورد استفاده در صنایع مختلف کدام هستند؟
کویل مسی در مصارف مختلفی می‌تواند استفاده شود. این نوع کویل حتی در سیستم‌های گرمایش القایی برای کوره‌های مختلف هم کاربرد دارد. کویل‌های مسی می‌تواند برای مبدل‌های حراتی استخر، منبع کویل‌دار، مبدل‌های حرارتی بخار به آب یا آب به آب و صنایع فرآیندی کاربرد دارند. از جمله این مصارف که در این پست توضیح خواهیم داد عبارتند از:
- کویل منبع آبگرم
- هواساز با کویل هوایی
- کویل کندانسور هوایی
- مبدل حرارتی استخر
- کویل مبدل آب به بخار
کویل مسی منبع کویل دار چگونه تولید می‌شود؟
به طور کلی کویل‌های مسی مبدل‌های حرارتی پوسته و لوله و منبع کویل دار از سه قسمت اصلی تشکیل شده است. کلگی، دسته لوله و فلنج روی پوسته! جایی که لوله مسی در آن کاربرد دارد در قسمت دسته لوله است که با توجه به فشار کاری و سیال موجود در داخل و خارج لوله می‌تواند متغیر باشد. مثلا برای لوله‌ای کویل برای کویل مسی آب داغ به آب از ضخامت ۰.۷ استفاده می‌کنند.
قسمت صفحه لوله از لوله‌های مسی، صفحه لوله و بافل‌ها تشکیل می‌شود که لوله‌ها در داخل صفحه لوله به وسیله جوش برنج یا انبساط لوله‌ها محکم و آب بند می‌شوند. این نوع کویل‌ها را در داخل مبدل‌های حرارتی پوسته و لوله و یا منابع کویلی مشاهده می‌کنید!
کویل مسی در مبدل‌های حرارتی هوایی (کویل هوایی)
یکی دیگر از مصارف کویل‌های مسی در ساخت مبدل‌های حرارتی هوایی یا کویل هوایی است. این کویل‌های هوایی مسی معمولا در ساخت هواساز‌های گرمایشی و سرمایشی و یا کندانسورهای هوایی چیلرهای هوا خنک کاربرد دارد. البته سایز لوله‌های کویل‌های مسی با توجه به کاربری آنها می‌تواند متفاوت باشد. از جمله این کویل‌ها در قسم کندانسور یا سیستم گرمایش هواساز می‌توان نام برد.
سایز کویل مسی در منابع کویل دار چگونه تعیین می‌شود؟
یکی از مهمترین پارامتر‌ها در انتخاب لوله مسی در کویل حرارتی، این است که چه سایز لوله مسی با چه ضخامتی برای هر کاربری انتخاب شود. یکی از این موارد در ساخت مبدل‌های حرارتی پوسته و لوله یا منابع کویل دار موتورخانه است. به طور کلی بهتر است برای سیالات رسوب زدا سایز لوله پایینتر از ۳/۴ اینچ (۱۹.۰۵ میلیمتر) انتخاب نشود.
دلیل این امر این است که در صورتی که سایز لوله پایینتر باشد احتمال رسوب گذاری بیشتر است. همچنین در صورت رسوب گذاری عملیات رسوب زدایی سخت‌تر انجام می‌شود. به ویژه در پتروشیمی که باید رسوب زدایی به صورت مکانیکی صورت پذیرد معمولا در سایز‌های پایینتر تقریبا این کار غیر ممکن خواهد بود یا با زحمت زیادی همراه است.
یکی از پارامتر‌های دیگر در انتخاب لوله مسی، انتخاب ضخامت لوله است. به طور کلی ضخامت لوله با توجه به مقدار خوردگی مربوط به مبدل حرارتی یا منبع کویلی و همچنین فشار کاری یک سیستم تاسیسات انجام می‌گیرد. همچنین سیال گرم‌کننده یا گرم شونده هم در این قسمت نقش مهمی دارند.
بهتر است برای سیالات آب داغ که در داخل لوله‌ها می‌روند از ضخامت پایینتر از ۰.۷ میلیمتر در سایز ۳/۴ اینچ استفاده نشود. البته این مقدار برای هواساز‌های مختلف که در داخل آن آب داغ جریان دارد ضخامت و سایز لوله نباید به ترتیب از ۰.۴۵ میلیمتر و ۵/۸ اینچ کمتر باشد. برای سیستم بخار برای لوله‌های ۳/۴ اینچ و ۵/۸ اینچ که برای کویل آب داغ و کویل هوایی هواساز استفاده می‌شود بهتر است ضخامت لوله کمتر از ۰.۹ میلیمتر و ۰.۶۳ میلیمتر نباشد.
معیار اندازه‌گیری کویل حرارتی چیست؟
اندازه‌گیری سطح حرارتی از جمله مواردی است که برای تعیین ظرفیت انتقال حرارت یک سیستم بسیار کاربرد دارد. هر چند در تعیین این ظرفیت موارد دیگر از قبیل اختلاف دمای بین دو سیال، نوع سیالات، ضخامت، دبی و مواردی از این قبیل تعیین کننده هستند. ولی معیار اصلی فیزیکی برای تعیین ظرفیت حرارتی سطح حرارتی است که معمولا به فوت مربع یا بعضا به متر مربع بیان می‌شود.
حال این سوال وجود دارد که سطح حرارتی چگونه اندازه‌گیری می‌شود؟ سطح حرارتی دقیقا با اندازه‌گیری سطح خارجی لوله مسی که در مبدل‌های حرارتی یا در منابع کویل دار وجود دارد اندازه‌گیری می‌شود. در صورتی که این مقدار را محاسبه کنید، سطح خارجی لوله ۳/۴ اینچ به ازای هر ۱۵۲ سانتیمتر طول لوله برابر با ۱ فوت مربع خواهد شد. لذا با ضرب این مقدار مقدار کل لوله‌هایی که می‌توان به کار برد به دست می‌آید.
سایز کویل‌های مسی چگونه تعیین می‌گردد؟
در صورتی که بخواهیم یک کویل حرارتی را برای یک مخزن آب گرم طراحی کنیم، محاسبات پیچیده‌ای نیاز دارد که در حوصله این مقاله نمی‌گنجد. ولی به طور کلی طبق مقررات موجود باید سعی کنیم که بیشترین طول ممکن را برای یک سیستم کویل مسی در نظر بگیریم. مثلا برای منابع کویل‌دار باید کمترین و بیشترین طول کویل به ترتیب برابر با ۱/۳ و ۲/۳ طول مخزن باشد.
در صورتی که بتوانیم از حداکثر طول در یک صفحه لوله برای یک نوع مبدل حرارتی استفاده کنیم، می‌توایم ارزش حرارتی بیشتری را در مقایسه با استفاده از لوله مسی کمتر برای یک سیستم گرمایشی انتظار داشته باشیم. البته در این طراحی باید موارد مختلف مانند فضای منبع نصب شده در محل یا شرایط تعمیر و نگهداری را بررسی کرد.
قیمت کویل مسی چگونه محاسبه می‌شود؟
به طور کلی قیمت هر نوع کویل بسته به اینکه چه نوع صفحه لوله‌ای استفاده شده باشد یا اینکه مقدار لوله استفاده شده چقدر باشد متفاوت است. هر چند یک مبنای کلی که می‌توان قیمت کویل را بر حسب سطح حرارتی محاسبه نمود وجود دارد. ولی حتی تعداد سوراخ‌های صفحه لوله، تعداد بفل‌ها، طول لوله‌ها، تعداد خم‌ها و مواردی از این قبیل در قیمت‌گذاری این نوع تجهیزات مهم هستند. برای بدست آوردن قیمت کویل موارد ذیل را باید بدانیم!
- قطر صفحه لوله
- تعداد سوراخ در صفحه لوله
- قطر داخلی گلویی که دسته لوله باید عبور کند
- طول کویل
- قطر لوله‌های دسته لوله
- ضخامت لوله‌های دسته لوله
